无线示教器网络连接操作说明

1 连接外网控制机器人

  1. 控制柜连接有线网络

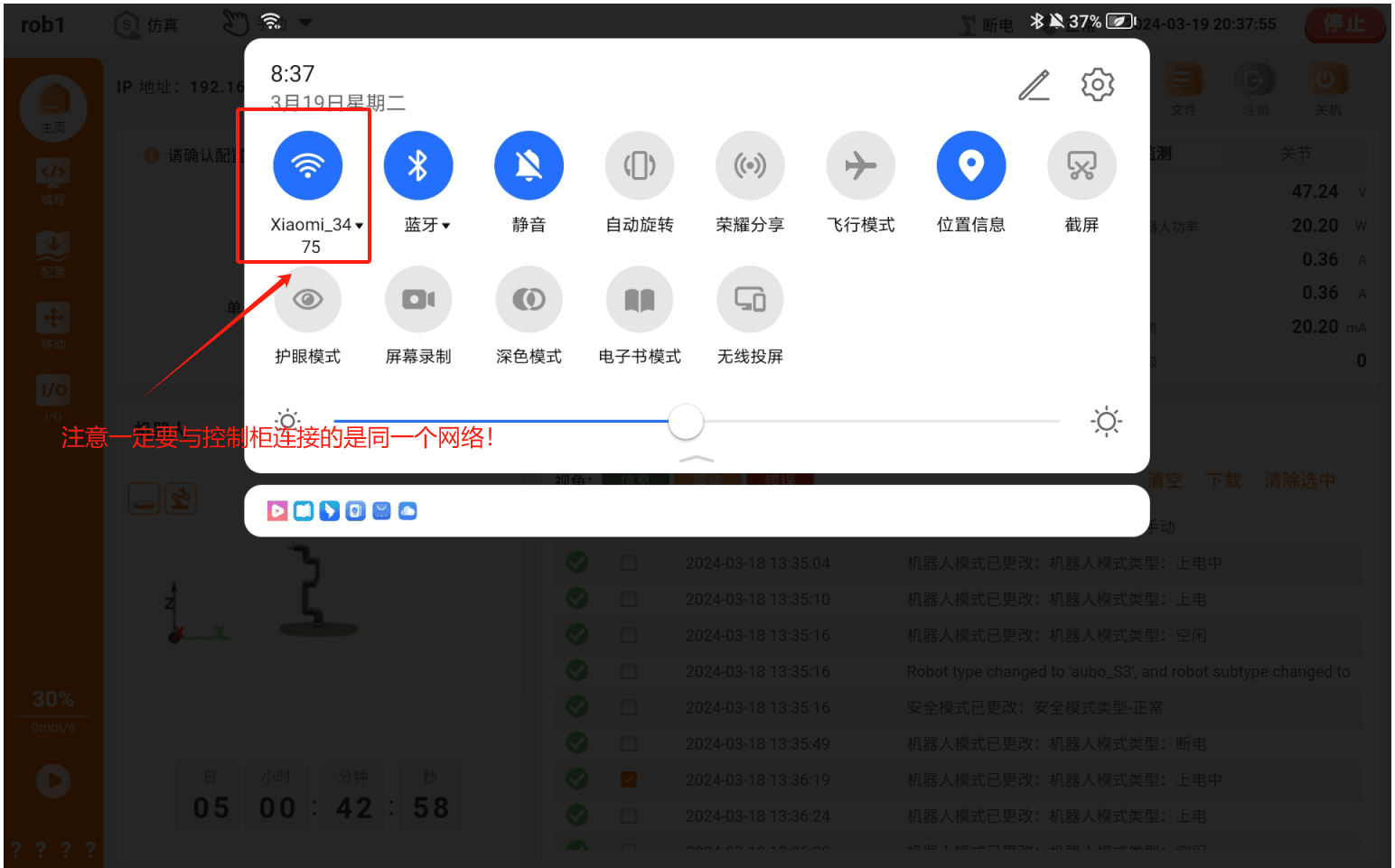

  2. 使用无线示教器与控制柜连接到同一网络

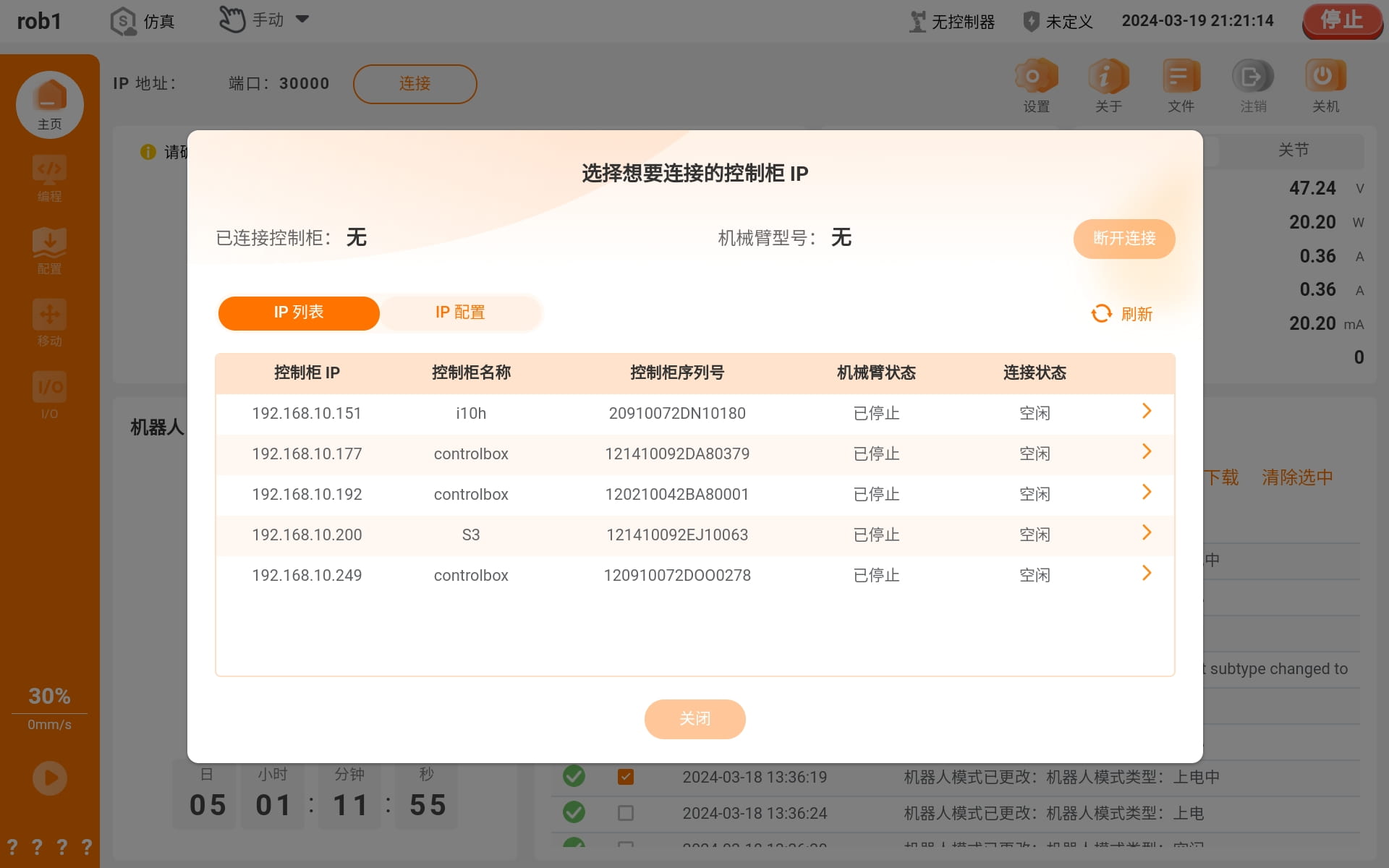

  3. 在遨博STUDIO软件能够搜索到目标控制柜 ip,点击连接即可使用无线示教器对机器人进行控制

    若在同一网络无法搜索到 ip,可查看下文使用自发 ip控制机器人修改相关网络配置

2 无线路由器方式

  1. 在控制柜侧面增加路由器,设置无线网络,LAN 口接控制柜 enp1s0,给控制柜自动分配 ip

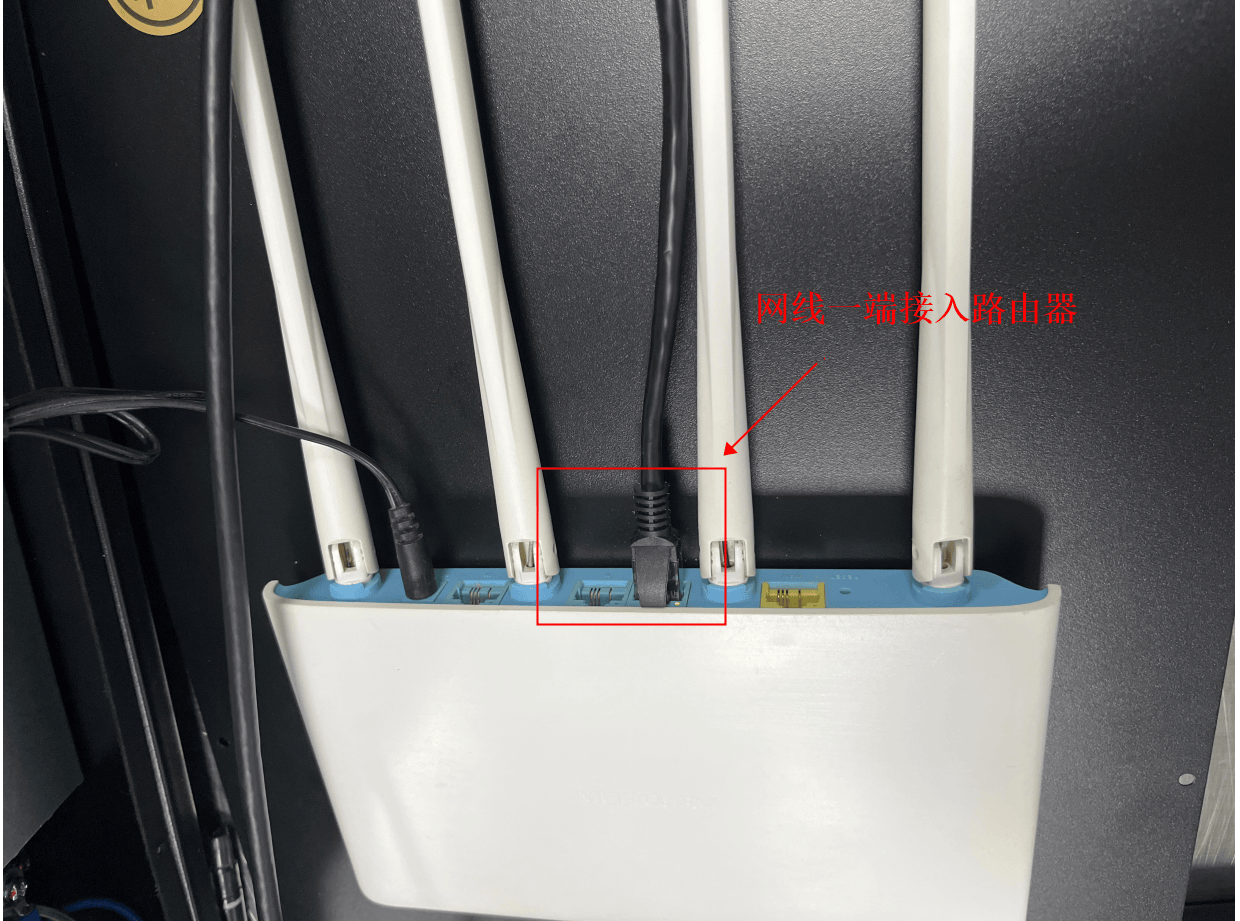

    接线方式如下:

    type1

  2. 使用平板设备连接路由器 WIFI,遨博 STUDIO搜索控制柜的 ip,点击连接即可使用。

    可使用有线示教器在设置-系统-网络中查看目标控制柜的ip,辅助确认目标控制柜的ip地址

3 使用自发AP控制机器人

3.1 内置无线网卡,控制柜自带自发ip

  1. 当控制柜含内置无线网卡时,可直接使用控制柜的自发ip连接

    目前含内置无线网卡的控制柜有S控制柜、新C控制柜、ES一体化机器人等

  2. 无线示教器连接到控制柜的自发WiFi

  3. 在遨博STUDIO软件能够搜索到目标控制柜 自发ip,点击连接即可对机器人进行控制

3.2 外置USB无线网卡

3.2.1 Edimax 无线网卡配置

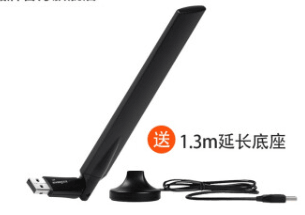

  1. 网卡型号支持如下:

    EW-7811UAC 、EW-7811UTC、EW-7822UTC

    type2

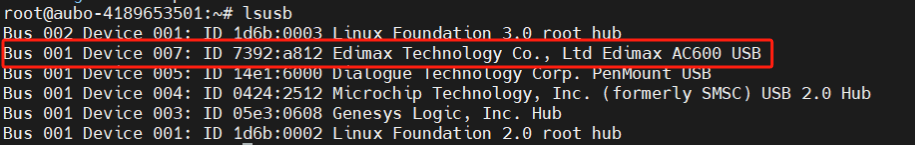

  2. 将无线网卡接入控制柜,此时在控制柜终端输入 lsusb,查看打印结果是否识别出 USB 设备的接入

    type3

如图所示,打印 Edimax 相关信息即为成功识别

3.2.2 修改 /etc/create_ap.conf 配置文件

  1. 确认当前无线网卡支持的是 2.4G 还是5G,修改 配置文件中的 CHANNEL 参数

    2.4G 建议信道:6,8,9,11

    5G 建议信道:149,165

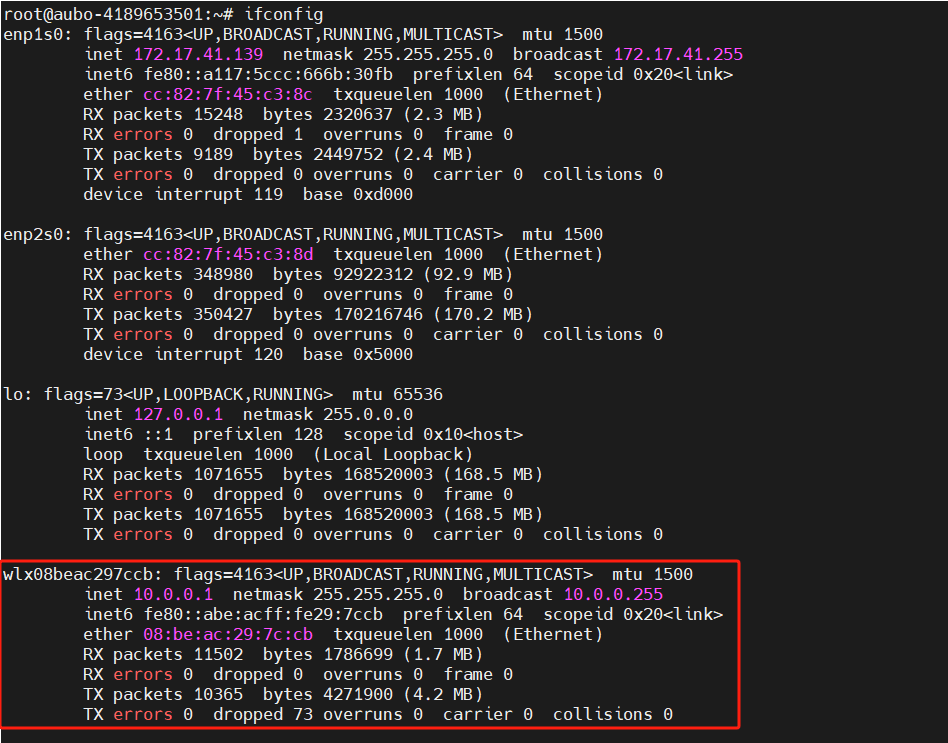

  2. 终端输入 ifconfig 查看是否识别到了无线网卡,以下图为例,这里的无线网卡名称是 wlx08beac297ccb 应修改 WIFI_IFACE 参数

    type4

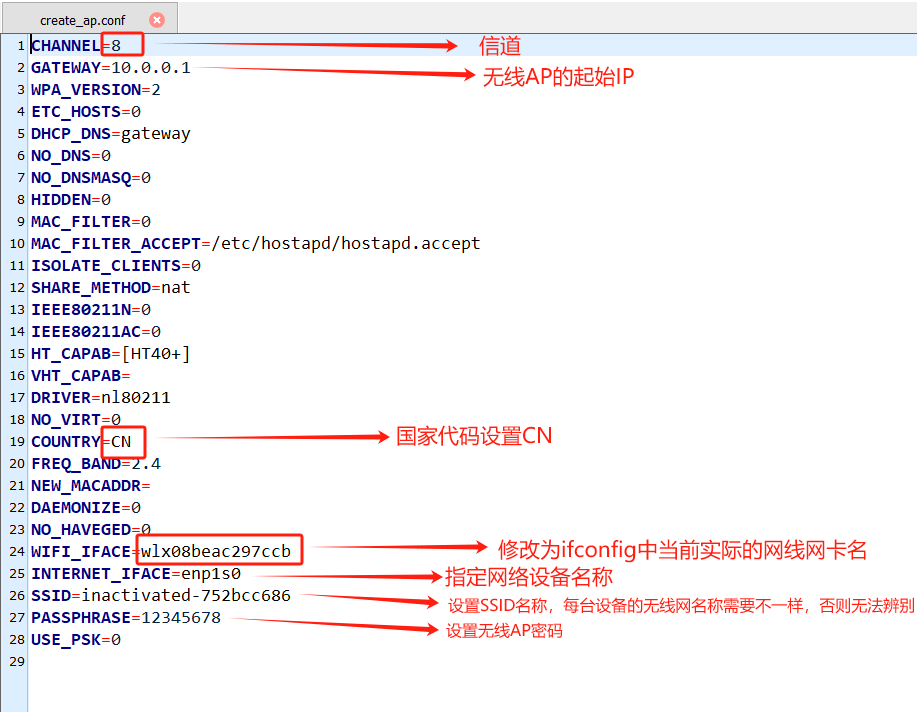

  3. 其他参数介绍

    type5

  4. 重启 create_ap 并开启自启动

systemctl restart create_ap
systemctl enable create_ap

3.2.3 无线示教器连接自发ip

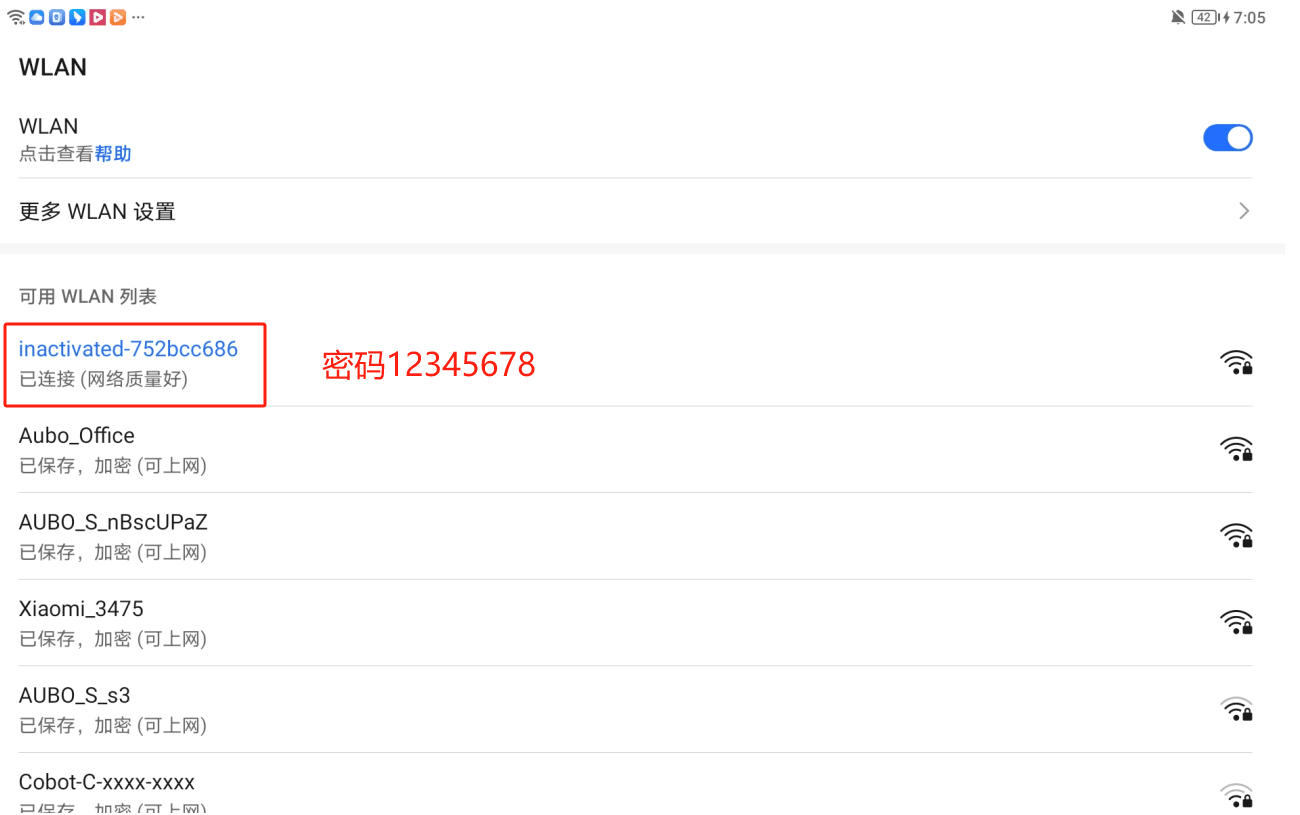

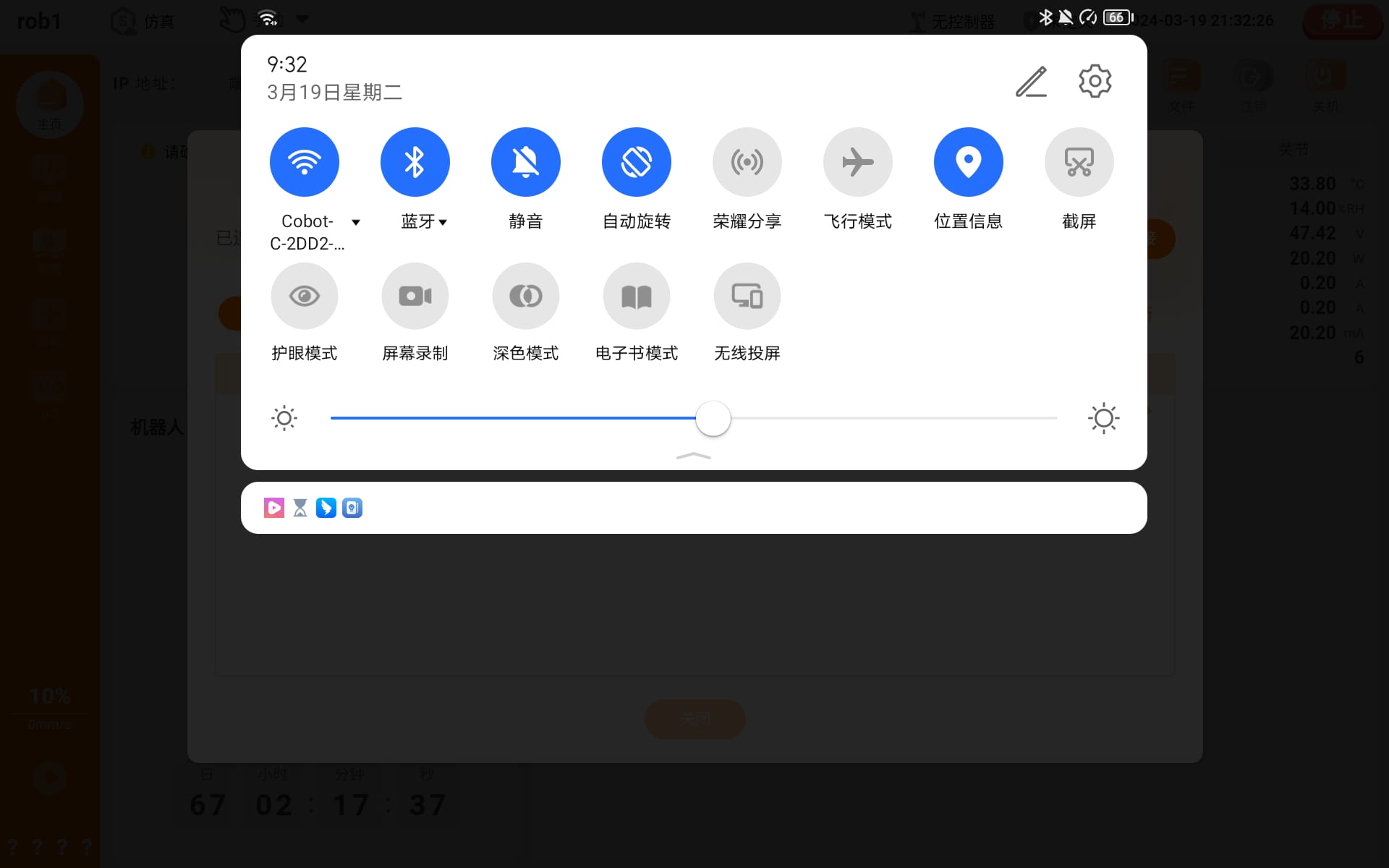

  1. 无线示教器连接自发WiFi,使其与目标控制柜在同一局域网内

    即create_ap中设置过的无线网卡名称SSID,密码为PASSPPHRASE设置过的12345678

    type6

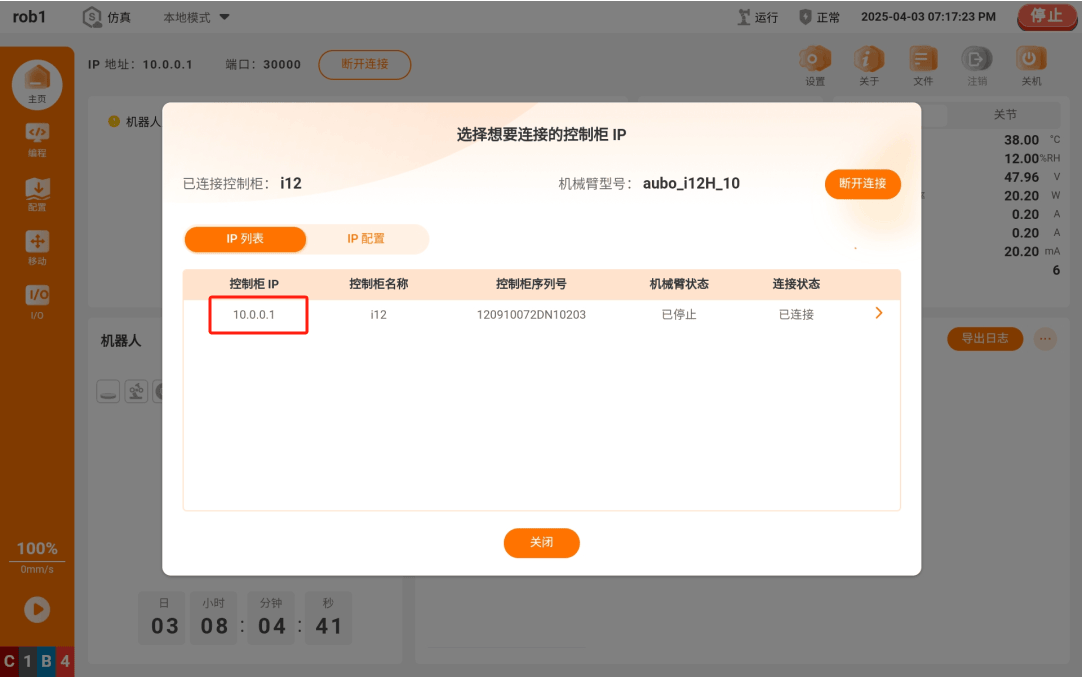

  2. 在遨博STUDIO软件上能够搜索到目标控制柜自发ip,点击连接即可对机器人进行控制

    type7

4 使用静态ip连接到电脑

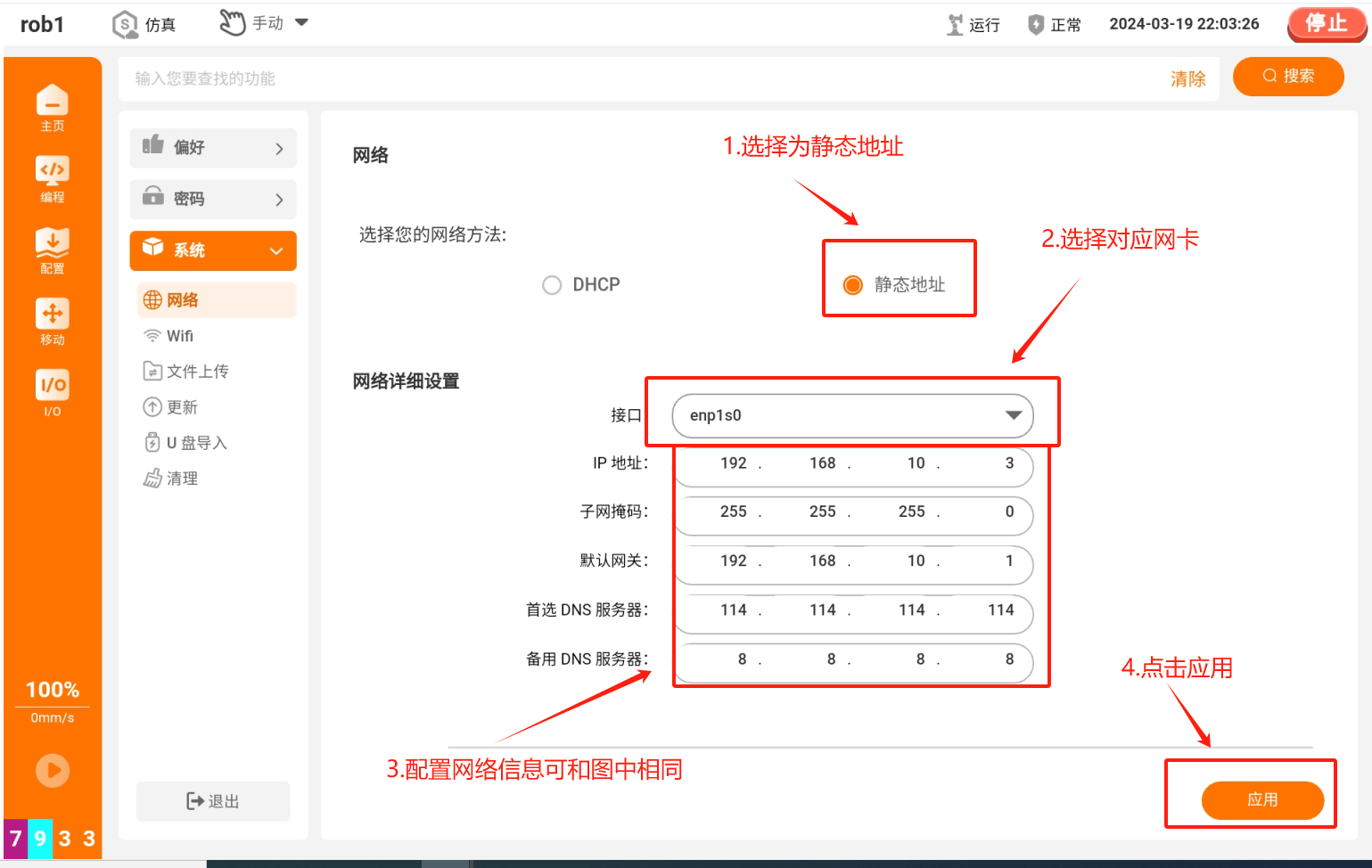

  1. 修改网络方法为静态地址,选择对应网卡配置 ip,网关等信息

    注意:

    1. 修改为静态 ip,使用结束后,要修改回 DHCP,否则会导致对应网口无法连接到外网
    2. 修改为静态 ip,需严格按照上表网口与网卡对应关系进行修改,禁止修改非上表网口与网卡对应表中网卡的 ip地址信息

  2. 找到自己电脑的设置-更改适配器选项-选择插入的以太网卡-鼠标右键选择属性-选择配置自己电脑对应网卡ip地址、网关等信息

    注意:

    1. 此时电脑尽量不要连接任何网络,可能会出现因为连接到其他网络导致ping不通的情况
    2. 不同windows系统所在的页面可能不一致

    ![](./pics/static_ip_3 (2).png)

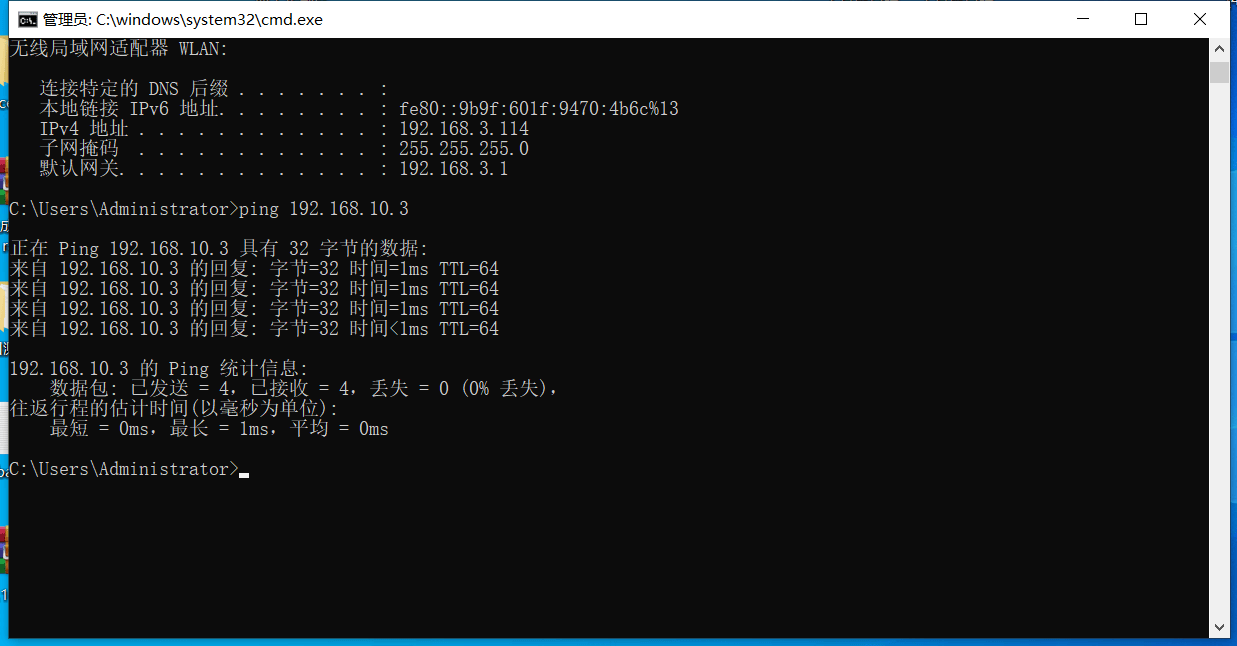

  3. 打开终端输入目标控制柜ip地址可ping通即完成修改,此时可使用远程ssh工具管理目标设备使用方法可参考34 使用 MobaXterm 远程管理目标设备 · GitBook (aubo-robotics.cn)

5、常见问题

Q1:连接外网时,无法搜索到ip或确认目标控制柜ip

  1. 方法一:

    可通过有线示教器或者外接显示屏,进入设置-系统-网络页面查看

  2. 方法二:

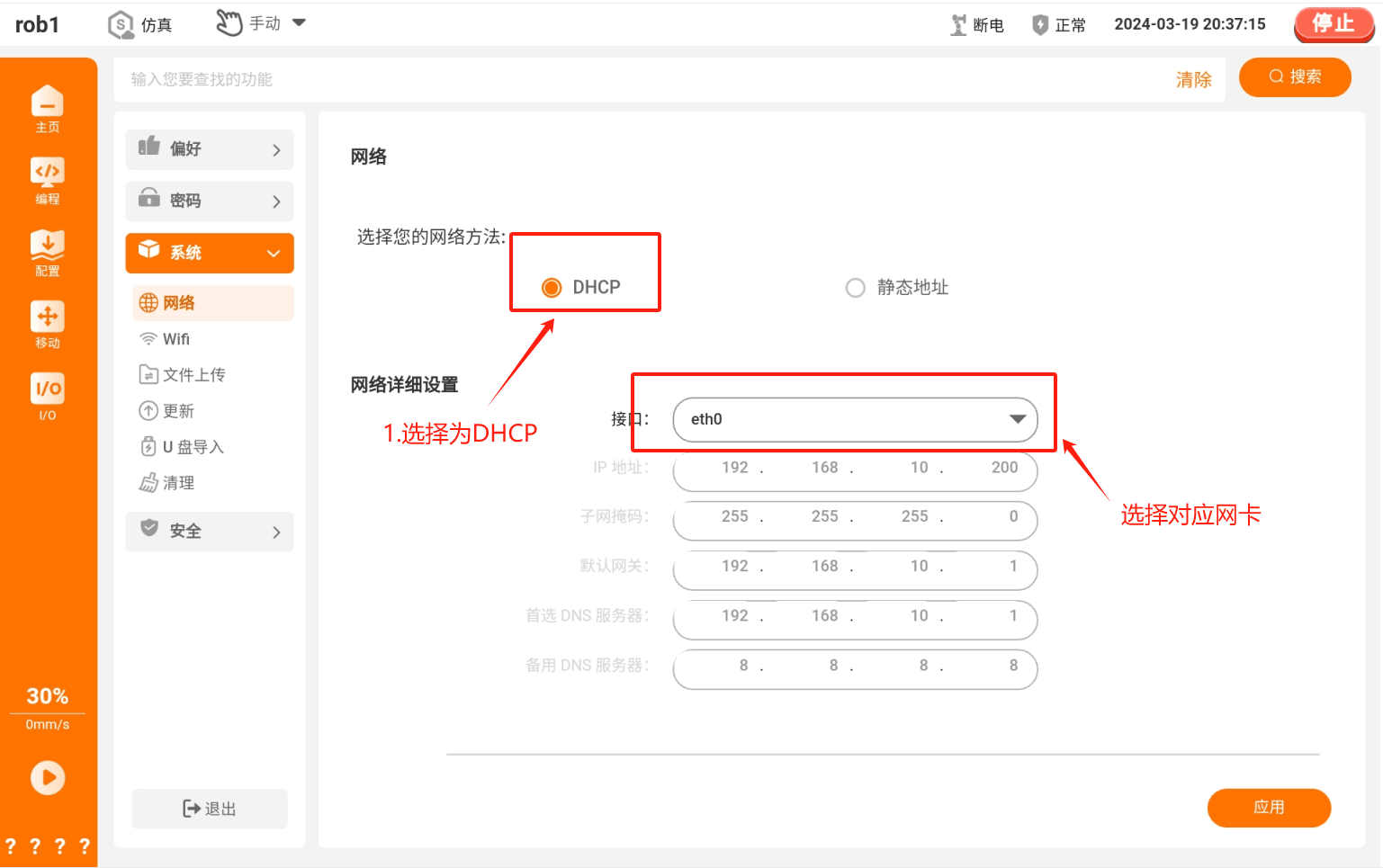

    通过控制柜自发ip连接后可进入设置-系统-网络页面修改对应网络方法为 DHCP即可通过无线示教器连接外网控制机器人

    注意:旧版本ARCS可能存在当静态地址为空不能切换为 DHCP的情况,可填写 ip信息后进行切换

    网线需要插入对应控制柜网口,各型号控制柜网口与网卡对应关系如表所示

    网口数量对应关系
    S控制柜1ETHERNET-eth0
    C控制柜3LAN1-enp4s0
    LAN2-enp3s0
    LAN3-enp2s0
    iS控制柜1LAN-enp1s0
